FIRETEC esco Sistema de Puerta EW90

Datos Técnicos

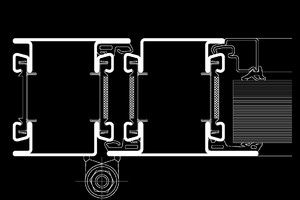

• Secciones Autocad

  Detalle autocad Puerta SP1H EW90 descargar detalle cad

  Detalle autocad Puerta SP2H EW90 descargar detalle cad

  Detalle autocad Puerta ST1H EW90 descargar detalle cad

  Detalle autocad Puerta ST2H EW90 descargar detalle cad

• Fichas Técnicas

  Ficha Técnica Puerta 1H EW90 descargar ficha técnica

  Ficha Técnica Puerta 2H EW90 descargar ficha técnica

• Memoria Descriptiva Técnica

  Sistema FIRETEC esco EW90 de Tecfire doth:

  Suministro e instalación de sistema FIRETEC esco EW90 de Tecfire doth compuesto por perfiles en base de acero 1.0244, S280GD+ZA 255-B-0 o 1.4401 AISI 316  X5 CrNiMo 17- 12- 2 y con espesor de 1,5mm. Rotura de puente térmico de 30mm realizada mediante polímeros grafiticos entre las almas de aceros. Doble junta perimetral de EPDM en marco y hoja, consiguiendo altos niveles de reducción acústica y aislamiento térmico. Sistema de junquillos de clip que actúan mediante presión sobre el perfil.

  Vidrio cortafuegos EW90 de espesor según especificación compuesto por varios vidrios templados con capas de gel transparente intercalado que reaccionan ante el fuego transformándose en una barrera opaca aislante que protege del incendio y las altas temperaturas.

  FIRETEC esco ha superado ciclos de apertura y cierre clase C5-200.000 ciclos.

  Principales características Técnicas:

  Acero galvanizado en caliente (Galfan)

  EN 10214, cuadro 2: S280 D + ZA 255 -B-0, código de material 1.0244

  • Recubrimiento: galvanizado en caliente con película (proceso continuo)Zn + 5% Al / e> 20 micras en ambos lados / peso 255 g/m² (ZA 255)
  • Límite elástico: >280N/mm²- Resistencia tracción: >360N/mm²- Elongación: 18%
  • Módulo de elasticidad: 210.000 N / mm²
  • Ventajas: mayor flexibilidad y resistencia a la corrosión una adhesión mejorada para recubrimiento

  Acero inoxidable:

  EN 10088-1: X5 CrNiMo 17 - 12 - 2 / Código material 1.4401 (316 / A4)

  • Acero inoxidable austenítico: 17 % de Cr - 12 % de Ni - 2 % de Mo
  • Límite elástico: >240N/mm²- Resistencia tracción: >550N/mm²- Elongación: 35%
  • Resistencia a la corrosión - Módulo de elasticidad: 170.000 N / mm²

  Descargue .BC3 Memoria Presto de Productos Tecfire Doth_V01

• Funciones y Diseño

  Puertas y divisiones fijas con aislamiento térmico, U de hasta 2,0 W / m² K, en ambos tipos de acero.
  Marco y hoja de profundidad 70 mm.
  Aislamiento térmico compuesto de perfiles, rotura de puente térmico formada por polímeros grafíticos, reforzada con chapa de acero inoxidable.
  Acristalamiento seco mediante juntas de EPDM.
  Canal continuo de 6 mm entre marco y hoja.

  Perfil de puerta con ancho visto de perfil de 50/90 mm.

  Perfil de fijo con ancho visto de 50/80 mm.
  Capacidad de acristalamiento: 3 - 64 mm.

  Sistemas a prueba de fuego

  • Puertas: EW/EI 30/60/90
  • Fachadas: EW/EI 30/60/90

  Protección antivandálica.

  • Puertas: hasta la clase 3
  • Fachadas: hasta la clase 3

  Protección antibalas.

  • Fachadas: la clase FB 4 y clase FB 6

  Acabados:

  Las puertas y fijos se pueden utilizar para aplicaciones tanto internas como externas y con diferentes tipos de acabados:

  • Acero lacado color RAL
  • Acero Inoxidable 1.4401  AISI 316



• Ensayos y Homologaciones

  Las protecciones vidriadas contra el fuego realizadas con perfiles de la gama FIRETEC esco han sido ensayadas y homologadas en laboratorios oficiales acreditados de resistencia al fuego según las normas Europeas:

  UNE EN 1634:1 – Puertas y elementos de cierre de huecos

  Clasificados como elementos constructivos cortafuegos  según la norma UNE EN 13501:2.

  En el caso de puertas resistentes al fuego, los perfiles de la gama FIRETEC esco han superado los ensayos de ciclos de apertura y cierre, obteniendo la clasificación de C5 (200.000 ciclos) según la norma UNE EN 14600:2006.

  Todo ello de conformidad con la legislación vigente en España (CTE/RSCIEI) y la Unión Europea.

  Además de los ensayos de resistencia al fuego los perfiles de la gama FIRETEC esco también han sido desarrolladas soluciones constructivas para la reducción acústica, resistencia al impacto, antibalas y antivandalismo, etc.

• Soluciones Especiales
• Accesorios Homologados

  Accesorios:

  Con puertas y fijos FIRETEC esco existen múltiples posibilidades de accesorios.

  • Cierrapuertas aéreo visto con guía deslizante.
  • Cierrapuertas aéreo oculto.
  • Cierrapuertas de suelo pivotante integrado en el pavimento.
  • Manetas simple, doble, extraíble, etc. Tiradores.
  • Barras antipánico estándar  de sobreponer o  de embutir y barras antipánico tipo “push”.
  • Pernios soldados regulables 2D y 3D.
  • Bisagras atornilladas regulables 2D y 3D.
  • Selector de cierre puerta de dos hojas.
  • Retenedores eléctricos magnéticos.
  • Cerraduras estándar,  cerraderos eléctricos, etc.
  • Incorporación de mecanismos de apertura automática de puertas y control de accesos, domotización.
• Catálogo

  Catálogo comercial Tecfire doth  descargar catálogo
