FIRETEC esco Sistema de Fijo EW60

Datos Técnicos

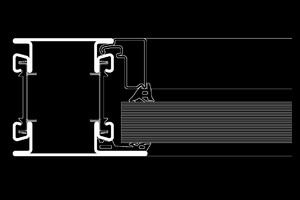

• Secciones Autocad

  Detalle autocad Fijo SP EW60 descargar detalle cad

  Detalle autocad Fijo ST EW60 descargar detalle cad

• Fichas Técnicas

  Ficha Técnica Fijo EW60 descargar ficha técnica

• Memoria Descriptiva Técnica

  Sistema FIRETEC esco EW60 de Tecfire doth:

  Suministro e intalación de sistema FIRETEC esco EW60 de Tecfire doth sistema compuesto por perfiles en base de acero 1.0244, S280GD+ZA 255-B-0 o 1.4401 AISI 316  X5 CrNiMo 17- 12- 2 y con espesor de 1,5mm. Rotura de puente térmico de 30mm realizada mediante polímeros grafiticos entre las almas de acero. Sistema de junquillos de clip que actúan mediante presión sobre el perfil.

  Vidrio cortafuegos EW60 de espesor según especificación compuesto por varios vidrios templados con capas de gel transparente intercalado que reaccionan ante el fuego transformándose en una barrera opaca aislante que protege del incendio y las altas temperaturas.

  Principales características Técnicas:

  Acero galvanizado en caliente (Galfan)

  EN 10214, cuadro 2: S280 D + ZA 255 -B-0, código de material 1.0244

  • Recubrimiento: galvanizado en caliente con película (proceso continuo) Zn + 5% Al / e> 20 micras en ambos lados / peso 255 g/m² (ZA 255)
  • Límite elástico: >280N/mm²- Resistencia tracción: >360N/mm²- Elongación: 18%
  • Módulo de elasticidad: 210.000 N / mm²
  • Ventajas: mayor flexibilidad y resistencia a la corrosión una adhesión mejorada para recubrimiento

  Acero inoxidable:

  EN 10088-1: X5 CrNiMo 17 - 12 - 2 / Código material 1.4401 (316 / A4)

  • Acero inoxidable austenítico: 17 % de Cr - 12 % de Ni - 2 % de Mo
  • Límite elástico: >240N/mm²- Resistencia tracción: >550N/mm²- Elongación: 35%
  • Resistencia a la corrosión - Módulo de elasticidad: 170.000 N / mm²

  Descargue .BC3 Memoria Presto de Productos Tecfire Doth_V01

• Funciones y Diseño

  Puertas y divisiones fijas con aislamiento térmico, U de hasta 2,0 W / m² K, en ambos tipos de acero.
  Marco y hoja de profundidad 70 mm.
  Aislamiento térmico compuesto de perfiles, rotura de puente térmico formada por polímeros grafíticos, reforzada con chapa de acero inoxidable.
  Acristalamiento seco mediante juntas de EPDM.
  Canal continuo de 6 mm entre marco y hoja.

  Perfil de puerta con ancho visto de perfil de 50/90 mm.

  Perfil de fijo con ancho visto de 50/80 mm.
  Capacidad de acristalamiento: 3 - 64 mm.

  Sistemas a prueba de fuego

  • Puertas: EW/EI 30/60/90
  • Fachadas: EW/EI 30/60/90

  Protección antivandálica.

  • Puertas: hasta la clase 3
  • Fachadas: hasta la clase 3

  Protección antibalas.

  • Fachadas: la clase FB 4 y clase FB 6

  Acabados:

  Las puertas y fijos se pueden utilizar para aplicaciones tanto internas como externas y con diferentes tipos de acabados:

  • Acero lacado color RAL
  • Acero Inoxidable 1.4401  AISI 316
• Ensayos y Homologaciones

  Las protecciones vidriadas contra el fuego realizadas con perfiles de la gama FIRETEC esco han sido ensayadas y homologadas en laboratorios oficiales acreditados de resistencia al fuego según las normas Europeas:

  UNE EN 1364:1 – Divisiones fijas

  Clasificados como elementos constructivos cortafuegos  según la norma UNE EN 13501:2.

  En el caso de puertas resistentes al fuego, los perfiles de la gama FIRETEC esco han superado los ensayos de ciclos de apertura y cierre, obteniendo la clasificación de C5 (200.000 ciclos) según la norma UNE EN 14600:2006.

  Todo ello de conformidad con la legislación vigente en España (CTE/RSCIEI) y la Unión Europea.

  Además de los ensayos de resistencia al fuego los perfiles de la gama FIRETEC esco también han sido desarrolladas soluciones constructivas para la reducción acústica, resistencia al impacto, antibalas y antivandalismo, etc.

• Soluciones Especiales
• Accesorios Homologados


• Catálogo

  Catálogo comercial Tecfire doth  descargar catálogo
