DOTHGLASS Fire Sistema de Puerta EW60
El sistema de puerta DOTHGLASS Fire EW60 está diseñado para garantizar las más altas prestaciones funcionales y estéticas, con vista de 70 mm y profundidad 60 mm.
Este sistema está especialmente diseñado y ensayado para la fabricación de carpintería en acero lacado y acero inoxidable 1.4301 X5CrNi18-10 AISI 304, con clasificación de resistencia al fuego EW60.
- Perfilería de acero de 2 mm de espesor.
- El sistema garantiza la más alta durabilidad y funcionalidad incluso bajo las condiciones más duras.
- Ancho visto de perfil de 70 mm.
- Sistema de gran estética gracias a sus formas esbeltas y livianas.
- Relleno de espumogeno mineral con propiedades endotérmicas.
- Sistema de perfiles alineados en el mismo plano.
- Cualquier modulación o diseño es posible. (Ej. Arcos)
- Junquillos de clip.
- Acristalamiento seco realizado con juntas especiales EPDM.
- Posibilidad de cierrapuertas oculto.
- Burlete de suelo especial para requerimientos acústicos.
- Pernios de soldar ajustables en 3 dimensiones.
- Apariencia y funcionalidad perfecta en el mismo sistema. No existe diferencia visual entre un sistema Convencional y uno Parallamas de bajo radiación (EW) o Cortafuegos (EI).
Datos Técnicos

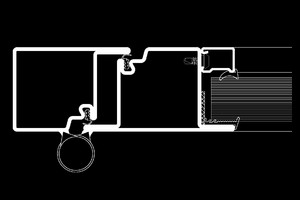

- Secciones Autocad
Detalle autocad Puerta 1H SP EW60 descargar detalle cad
Detalle autocad Puerta 1H SP-E EW60 descargar detalle cad
Detalle autocad Puerta 1H ST EW60 descargar detalle cad
Detalle autocad Puerta 2H SP EW60 descargar detalle cad
Detalle autocad Puerta 2H ST EW60 descargar detalle cad
- Fichas Técnicas
Ficha Técnica Puerta 1H EW60 descargar ficha técnica
Ficha Técnica Puerta 2H EW60 descargar ficha técnica
- Memoria Descriptiva Técnica
Sistema DOTHGLASS Fire EW60 de Tecfire doth:
Suministro e instalación de sistema formado DOTHGLASS Fire EW60 de Tecfire doth por una serie de perfiles laminados de 2 mm de espesor, pre galvanizados por inmersión en caliente S250GD+Z275-N-A EN-10326 o acero inoxidable 1.4301 X5CrNi18-10 AISI 304, con electrosoldadura continua en la longitud del perfil y mecanizados longitudinal disipadores de calor a modo de “rotura de puente térmico”.
Doble junta perimetral de EPDM, consiguiendo altos niveles de reducción acústica y aislamiento térmico.
Sistema de acristalamiento seco mediante juntas y junquillos clipables.
Vidrio cortafuegos EI 30 de espesor según especificación compuesto por varios vidrios templados con capas de gel transparente intercalado que reaccionan ante el fuego transformándose en una barrera opaca aislante que protege del incendio y las altas temperaturas.
Dothglass Fire ha superado ciclos de apertura y cierre clase C5-200.000 ciclos.
Principales características Técnicas:
- Acero galvanizado en caliente S250GD+Z275-N-A EN-10326
- Acero inoxidable: 1.4301 III-D AISI 304
Descargue .BC3 Memoria Presto de Productos Tecfire Doth_V01
- Funciones y Diseño
La gama DOTHGLASS Fire está compuesta por perfiles de acero galvanizado de alta resistencia de 2 mm espesor, lo que le confiere unas características excepcionales para puertas con uso intensivo como colegios, hospitales, universidades, etc.
Ciclos de apertura y cierre
Las puertas DOTHGLASS Fire han superado todos los ensayos de ciclos de apertura y cierre, obtiendo la clase C5 (200.000 ciclos) conforme a las normas UNE EN 14600 y UNE EN 1191 de “Requisitos y clasificación para puertas con características de resistencia al fuego”.
Formas
Este sistema de protección vidriada contra incendios ha sido diseñado para admitir cualquier tipo de modulación así como formas geométricas y/o curvas.
Antibalas/antivandalismo
Con los sistema DOTHGLASS Fire existe la posibilidad de incrementar la seguridad frente a impactos o contra el vandalismo, dotando interiormente a los perfiles de unos refuerzos interiores de acero de alta resistencia que garantiza su estabilidad. Al igual que los perfiles el vidrio instalado es especial de seguridad aprobado para este tipo de soluciones.
Acabados
- Acero galvanizado imprimado.
- Acero galvanizado lacado.
- Acero inoxidable AISI 304.
- Acero inoxidable AISI 316.
- Ensayos y Homologaciones
Las protecciones vidriadas contra el fuego realizadas con perfiles de la serie DOTHGLASS Fire han sido ensayados y homologados en laboratorios oficiales acreditados de resistencia al fuego según las normas Europeas:
UNE EN 1634:1 – Puertas y elementos de cierre de huecos
UNE EN 1364:1 – Divisiones fijas
Clasificados como elementos/soluciones constructivos cortafuegos según la norma UNE EN 13501:2.
En el caso de puertas resistentes al fuego, los perfiles de la serie DOTHGLASS Fire han superado los ensayos de ciclos de apertura y cierre, obteniendo la clasificación de C5 (200.000 ciclos) según la norma UNE EN 14600:2006.
Todo ello de conformidad con la legislación vigente en España (CTE/RSCIEI) y la Unión Europea.
Además de los ensayos de resistencia al fuego los perfiles de la serie DOTHGLASS Fire también han sido desarrolladas soluciones constructivas para la reducción acústica, resistencia al impacto, antibalas y antivandalismo, etc.
- Soluciones Especiales
- Accesorios Homologados
Con puertas y fijos DOTHGLASS Fire existen posibilidades de accesorios infinitas con un diseño coherente.
Las puertas y fijos se pueden utilizar para aplicaciones tanto internas como externas y con múltiples posibilidades de herraje:
- Cierrapuertas aéreo con brazo articulado o guía deslizante.
- Cierrapuertas aéreo oculto.
- Cierrapuertas de suelo pivotante integrado en el pavimento.
- Manetas simple, doble, extraíble, etc. Tiradores.
- Barras antipánico estándar y barras antipánico tipo “push”.
- Pernios soldados regulables 2D y 3D.
- Pernios y bisagras atornilladas regulables 2D y 3D.
- Selector de cierre puerta de dos hojas.
- Retenedores eléctricos.
- Cerraduras estándar, eléctricas, etc..
- Domotización
- Catálogo
Catálogo comercial Tecfire doth descargar catálogo
