FIRETEC 2000 Sistema de Puerta EI90
El sistema de puerta FIRETEC 2000 EI90 está diseñado para garantizar las más altas prestaciones funcionales y estéticas, con vista de 70 mm.
Este sistema está especialmente diseñado y ensayado para la fabricación de carpintería en acero lacado, inoxidable, aluminio lacado, aluminio anodizado, bronce, etc. con clasificación de resistencia al fuego EI90.
- Principio de simetría con perfil visto de 70mm
- Batientes y tapetas intercambiables.
- No hay junquillos visibles.
- Apariencia y funcionalidad perfecta en el mismo sistema.
- No existe diferencia visual entre un sistema E/EW y un sistema EI.
- Posibilidad de cierrapuertas oculto.
- Pernios ajustables en 3 dimensiones con tapeta.
- Burlete de suelo especial. Para requerimientos acústicos/humo.
- Funciones antipánico. Diferentes funciones son posibles. ( Ej. Cerradura antipánico)
- Gran estabilidad estructural. El sistema constructivo le confiere una mayor estabilidad estructural de fijación a techo y a suelo. Hasta 15 metros de altura en fachada interior.
- Posibilidad de incorporar mecanismos de apertura automática de puertas y control de accesos.
Datos Técnicos

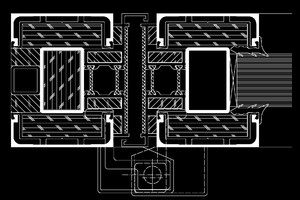

- Secciones Autocad
Detalle autocad Puerta SP1H EI90 descargar detalle cad
Detalle autocad Puerta SP2H EI90 descargar detalle cad
Detalle autocad Puerta ST1H EI90 descargar detalle cad
Detalle autocad Puerta ST2H EI90 descargar detalle cad
- Fichas Técnicas
Ficha Técnica Puerta 1H EI90 descargar ficha técnica
Ficha Técnica Puerta 2H EI90 descargar ficha técnica
- Memoria Descriptiva Técnica
Sistema FIRETEC 2000 EI90 de Tecfire doth:
Suministro e instalación de sistema FIRETEC 2000 EI90 de Tecfire doth compuesto por una estructura principal portante soldada de acero galvanizado. Basado en el principio de “ núcleo frío”, aislada térmicamente en ambas cara del núcleo, mediante un perfil compuesto de un Isoblock EO/EV1 endotérmico y un perfil de aluminio extrusionado de AlMgSi 0,5 F22 DIN 17615/1748, diseñado para recibir las tapetas embellecedoras con sistema de clip y de vista exterior de 70 mm.
Tapetas embellecedoras con acabados de aluminio lacado, anodizado, acero inox, bronce, etc. Opción de solución bicolor.
Posibilidad de cambiar las tapetas y los batientes, si se produce algún daño o se requiere una renovación de los mismos.
Doble junta perimetral de EPDM en perfil batiente, consiguiendo altos niveles de reducción acústica y aislamiento térmico.
Sistema de acristalamiento seco con juntas sin junquillos, perfil de vista simétrica.
Vidrio cortafuegos EI90 de espesor según especificación compuesto por varios vidrios templados con capas de gel transparente intercalado que reaccionan ante el fuego transformándose en una barrera opaca aislante que protege del incendio y las altas temperaturas.
FIRETEC 2000 ha superado ciclos de apertura y cierre clase C5-200.000 ciclos.
Principales características Técnicas:
- Acero galvanizado en caliente:
- Acero inoxidable: 1.4301 III-D AISI 304
Descargue .BC3 Memoria Presto de Productos Tecfire Doth_V01
- Funciones y Diseño
No importa desde donde se miren las puertas o las divisiones fijas, siempre parecen iguales. No existe diferencia visual entre puertas con apertura hacia el interior o hacia el exterior, o entre puertas cortafuegos o parallamas o convencional. Esta línea de simetría no es ni siquiera alterada por la superposición central.
Los perfiles de revestimiento solamente tienen que ser cortados a medida e instalados justo antes de la terminación in situ en obra. El riesgo de que se deterioren durante el proceso de fabricación, montaje e instalación queda eliminado, siendo además interesante por su facilidad, sencillez y rapidez de sustitución encaso de daño durante su vida útil.
Reducción acústica.
El sistema FIRETEC 2000 cuenta en la actualidad con un ensayo oficial para comprobar la reducción acústica realizado en el año 2004, bajo normativa DIN/EN, en el laboratorio Müller BBM de Alemania. Los resultados obtenidos de dicho ensayo (nº 48 689/31) ofrecen una reducción sonora máxima de 38dB. Este sistema FIRETEC 2000 EW 60 ensayado cuenta con una serie de juntas de suelo especiales. El vidrio de seguridad contra incendios utilizado es un vidrio clasificado como EW60 de 20mm de espesor.
Ciclos de apertura y cierre
Los sistemas de puertas abatibles cortafuegos FIRETEC 2000 han superado los ensayos de 200.000 ciclos de apertura y cierre (C5) conforme a las normas UNE EN 14600:2006 y la norma UNE EN 1191:2001 “Requisitos y clasificación para puertas y ventanas con características de resistencia al fuego o control de humos”, tal y como se indica en el Código Técnico de la Edificación (CTE) aprobado por Real Decreto 314/2006, de 17 de marzo.
FIRETEC 2000 se compone por un bastidor de acero galvanizado en caliente S250GD+Z275-N-A según norma EN-10326
Puerta y divisiones fijas FIRETEC 2000 EW/EI 30/60/90/120
Puerta acristalada resistente al fuego compuesta por vidrio y perfilería:
- Perfilería de acero galvanizado especial protegida mediante fibrosilicatos cálcicos que aíslan térmicamente todo el perfil, estos fibrosilicatos van encastrados en perfil omega sobre la que se coloca la tapeta decorativa de aluminio exterior.
- Vidrio templado con una o varias capas de gel transparente que reacciona ante el fuego transformándose en una barrera opaca aislante que protege del incendio y de las altas temperaturas, formando una película de células refractarias de baja conductividad térmica.
Acabados principales:
- Acero Lacado.
- Aluminio Lacado.
- Aluminio Anodizado.
- Acero Inoxidable ( satinado y brillo )
- Bronce Cu Zn40Mn2Fe1
- Ensayos y Homologaciones
Los acristalamientos cortafuegos realizados con perfiles de la serie FIRETEC 2000 han sido ensayados y homologados en laboratorios oficiales acreditados de resistencia al fuego según las normas Europeas:
UNE EN 1634:1 – Puertas y elementos de cierre de huecos
UNE EN 1364:1 – Divisiones fijas
UNE EN 1365:2 – Divisiones Horizontales
Clasificados como elementos/soluciones constructivos cortafuegos según la norma UNE EN 13501:2.
Todo ello de conformidad con la legislación vigente en España (CTE/RSCIEI) y la Unión Europea.
Además de los ensayos de resistencia al fuego los perfiles de la serie FIRETEC 2000 también han sido desarrolladas soluciones constructivas para la reducción acústica, resistencia al impacto, antibalas y antivandalismo, etc.
- Soluciones Especiales
El sistema FIRETEC 2000 son posi
bles tapetas embellecedoras con acabados de aluminio lacado, anodizado, acero inox, bronce, etc. Opción de solución bicolor.Posibilidad de cambiar las tapetas y los batientes, si se produce algún daño o se requiere una renovación de los mismos.
- Accesorios Homologados
Con puertas y fijos FIRETEC 2000 existen posibilidades de accesorios infinitas con un diseño coherente.
Las puertas y fijos se pueden utilizar para aplicaciones tanto internas como externas y con múltiples posibilidades de herraje:
- Cierrapuertas aéreo con brazo articulado o guía deslizante.
- Cierrapuertas aéreo oculto.
- Cierrapuertas de suelo pivotante integrado en el pavimento.
- Manetas simple, doble, extraíble, etc. Tiradores.
- Barras antipánico estándar y barras antipánico tipo “push”.
- Pernios soldados regulables 2D y 3D.
- Pernios y bisagras atornilladas regulables 2D y 3D.
- Selector de cierre puerta de dos hojas.
- Retenedores eléctricos.
- Cerraduras estándar, eléctricas, etc..
- Domotización
- Catálogo
Catálogo comercial Tecfire doth descargar catálogo
